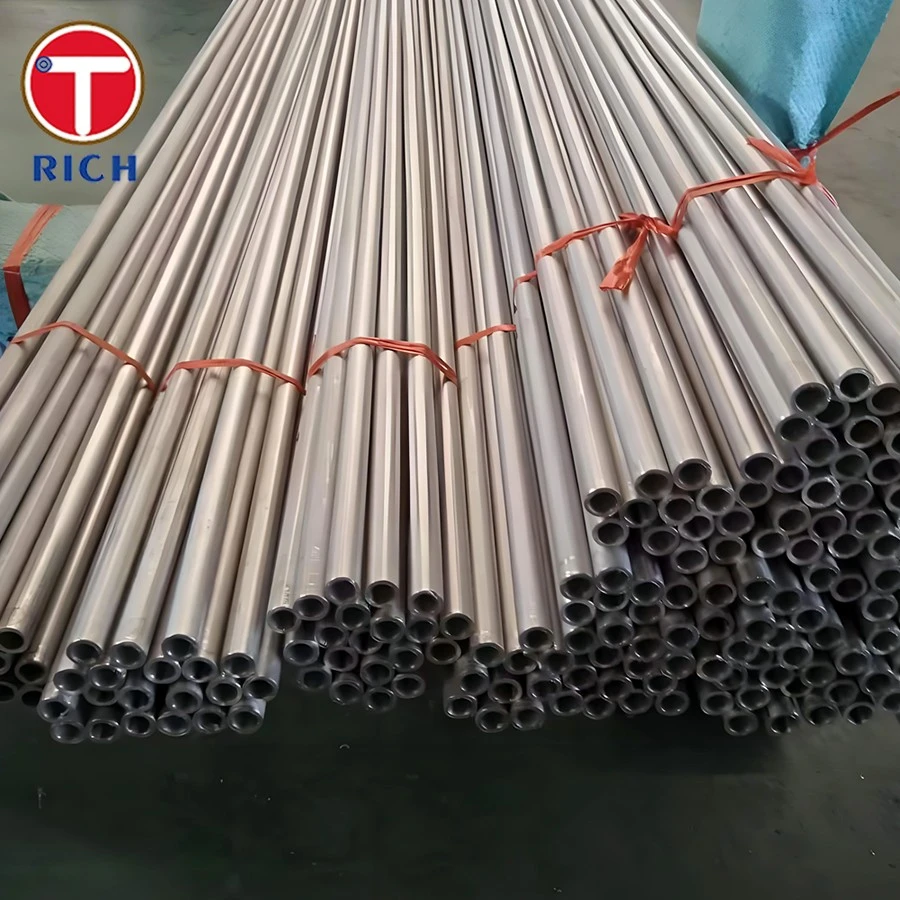

Descrierea produselor
Specificațiile produsului
| Standarde | EN 10216-5 |
| Clase de oțel |
X2CrNiN23-4 (1,4362), X2CrNiMoN22-5-3 (1,4462), X2CrNiMoCuN25-6-3 (1,4507), X2CrNiMoN25-7-4 (1,4410), X2CrNiMoCuWN25-7-4 (11,4507) |
| Standarde echivalente | ASTM A789 / A790 (UNS S32205, S32750, S32304, S32760, S32906); ASME SA-789/SA-790 |
| Diametrul exterior (OD) | 12,7 mm-50,8 mm |
| Grosimea peretelui (WT) | 0,5 mm-3,5 mm |
| Lungime | 6/12m, sau personalizat |
| Tratament de suprafață | Coacet strălucitor |
| Procesul de producție | Trase la rece, laminate la rece |
| Stare | Soluție recoaptă |
Conductivitatea termică a oțelului inoxidabil duplex (~15 W/m·K) este mai mare decât cea a oțelului inoxidabil austenitic, în timp ce coeficientul său de dilatare termică (~13×10⁻⁶/grad) este mai apropiat de cel al oțelului carbon. Pentru schimbătoarele de căldură cu carcasă-și{-tuburilor, această caracteristică ajută la reducerea tensiunii termice dintre foaia tubulară și fascicul de tuburi.
Tubul îndoit în U prezintă o rezistență excelentă la coroziunea apei de mare; în special, gradul 1.4462 are un număr echivalent de rezistență la pitting (PREN) mai mare sau egal cu 35, iar gradul 1.4410 are un PREN mai mare sau egal cu 42, permițându-le să reziste în medii de apă de mare cu-clorură ridicată-conținând clorură până la 30000000 ppm. ioni-pe perioade prelungite.
Servicii personalizate
- TORICH oferă personalizare pentru razele de curbură non-standard; în plus față de curbele U-standard 1,5D și 2D, putem produce curbe U-cu lungimi inegale ale picioarelor, fascicule de curbură în U{-multi{-seturi imbricate și configurații similare.
- La cerere, putem efectua-prelucrarea capătului tubului-inclusiv evazarea, teșirea, filetarea și flanșarea-pentru a facilita compatibilitatea cu procesele automate de instalare și sudare a tuburilor-la-de expansiune și sudare.
- Oferim servicii de ambalare și etichetare personalizate, utilizând hârtie care-inhibă rugină, capace din plastic și materiale de ambalare, cum ar fi lăzi de placaj sau plăci de oțel; oferim și servicii de șablonare și marcare.
Compoziție chimică
| Nota | Număr de oțel | C Max | Si Max | Mn Max | P Max | S Max | Cr | Ni | lu | Cu | N |
|---|---|---|---|---|---|---|---|---|---|---|---|
| X2CrNiN23-4 | 1.4362 | 0.03 | 1.00 | 2.00 | 0.035 | 0.015 | 22.0–24.0 | 3.5–5.5 | 0.1–0.6 | - | 0.05–0.20 |
| X2CrNiMoN22-5-3 | 1.4462 | 0.03 | 1.00 | 2.00 | 0.035 | 0.015 | 21.0–23.0 | 4.5–6.5 | 2.5–3.5 | - | 0.10–0.22 |
| X2CrNiMoCuN25-6-3 | 1.4507 | 0.03 | 0.80 | 1.50 | 0.035 | 0.015 | 24.0–26.0 | 6.0–8.0 | 2.5–4.0 | 0.5–1.5 | 0.20–0.30 |
Proprietăți mecanice
| Nota | Număr de oțel | Rezistența la tracțiune (Rm) MPa | Limita de curgere Rp0,2 MPa | Alungirea A (%) | Duritate HB Max |
|---|---|---|---|---|---|
| X2CrNiN23-4 | 1.4362 | 600–850 | Mai mare sau egal cu 450 | Mai mare sau egal cu 25 | 270 |
| X2CrNiMoN22-5-3 | 1.4462 | 640–840 | Mai mare sau egal cu 450 | Mai mare sau egal cu 25 | 290 |
| X2CrNiMoCuN25-6-3 | 1.4507 | 750–950 | Mai mare sau egal cu 550 | Mai mare sau egal cu 20 | 310 |
Posibile note alternative
- Pentru condițiile de funcționare care implică temperatură-ambiantă, apă de mare-sală salinitate, oțelul inoxidabil austenitic 1,4404 (316L) este o alegere potrivită; este bine-potrivit pentru unități de desalinizare a apei de mare-la scară mică,-cu parametri redusi și oferă costuri mai mici.
- Pentru condiții de evaporare concentrată a apei de mare care implică temperaturi care depășesc 70 de grade și concentrații de ioni de clorură mai mari de 60.000 ppm, poate fi selectat oțel inoxidabil super-904L; cu toate acestea, deoarece rezistența sa este semnificativ mai mică decât cea a oțelului inoxidabil duplex, necesită utilizarea pereților tubului mai groși.
domenii de aplicare
- Flash în mai multe-etape (MSF): fascicule de tuburi de evaporator, secțiuni de preîncălzire a apei de alimentare, unități de recuperare a condensului
- Distilare cu efect multiplu-(MED): schimbătoare de căldură cu recirculare a saramură, condensatoare cu efect-final
- Osmoză inversă (RO): conducte de-inaltă presiune pentru saramură, schimbătoare de căldură cu recuperare de energie, încălzitoare de post-tratare cu permeat RO
- Sisteme auxiliare pentru instalații de desalinizare: răcitoare cu apă de mare, răcitoare cu descărcare de saramură, răcitoare cu distilate
Prezentare de produse
Echipamente de testare
Echipamente de fabrică
Echipamente de decapare
Pachet produse
FAQ
Î: Care este raza minimă de îndoire disponibilă pentru coturile U-furnizate?
R: Raza de îndoire standard este de 1,5 ori diametrul exterior al țevii (R=1.5D). De asemenea, putem oferi coturi compacte personalizate până la R=1.2D, sub rezerva unei evaluări a cerințelor specifice privind grosimea peretelui și diametrul exterior.
Î: Este obligatorie recoacere cu soluție după procesul de îndoire?
A: Da. Procesul de îndoire la rece introduce martensita de deformare și tensiuni interne, care compromit rezistența la coroziune. Protocolul nostru standard de fabricație include un tratament de recoacere cu soluție post-îndoire sub atmosferă protectoare, urmat imediat de decapare.
Î: Care sunt avantajele utilizării curbelor U-duplex din oțel inoxidabil în comparație cu tuburile U-titanului?
R: În timp ce titanul oferă o rezistență excepțională la coroziune, acesta suferă de o conductivitate termică slabă, costuri ridicate și necesită proceduri specializate pentru îmbinarea tubului-la-foaia de expansiune. Oțelul inoxidabil duplex (de exemplu, 1.4410), dimpotrivă, posedă o rezistență mecanică ridicată-permitând o reducere semnificativă a greutății-și prezintă un coeficient de dilatare termică care se potrivește îndeaproape cu cel al foii tubulare, asigurând rosturi de dilatare stabile și fiabile; în plus, oferă un cost global mai mic.
