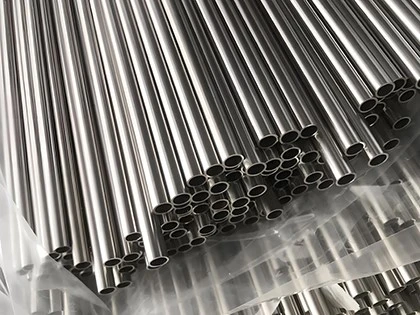

Industria petrolului și gazelor funcționează în unele dintre cele mai solicitante medii; echipamentul folosit trebuie să reziste la presiuni ridicate, temperaturi extreme și fluide corozive, asigurând în același timp performanțe fiabile și pe termen lung{0}.Tuburi capilare ulei și gazaplicațiile constă din țevi de precizie din oțel inoxidabil care sunt indispensabile sistemelor de extracție și producție de petrol și gaze.
În condiții extreme de funcționare, caracterizate prin prezența simultană a presiunii înalte, temperaturii ridicate și a mediilor corozive, conductele convenționale se luptă adesea să mențină stabilitatea-pe termen lung. În schimb, tubul capilar de precizie-distins prin alezajul mic, rezistența ridicată și rezistența superioară la coroziune-servește ca o componentă critică în sistemele de monitorizare în fund, injecție chimică și control. Acest articol analizează aplicațiile, criteriile de selecție, materialele și procesele de fabricație asociate cu acest tub.
Pentru ce este folosit tubul capilar în industria petrolului și gazelor?
În sistemele de producție de petrol și gaze, tubulatura capilară joacă un rol esențial în furnizarea de substanțe chimice, transmiterea presiunii hidraulice și sprijinirea funcțiilor de monitorizare-în timp real. În comparație cu tubulatura convențională, tubul capilar de precizie oferă diametre mai mici, toleranțe mai strânse, rezistență îmbunătățită la coroziune și fiabilitate mai bună în spațiile de instalare restrânse.
Sisteme de monitorizare de fund
Sondele moderne de petrol și gaze necesită monitorizare continuă pentru a optimiza eficiența producției și pentru a asigura siguranța operațională. Tuburile capilare sunt utilizate pe scară largă în sistemele de monitorizare în fund pentru a conecta senzori de presiune, dispozitive de monitorizare a temperaturii și alte echipamente inteligente de completare.
Aceste sisteme necesită tuburi capabile să reziste la presiune ridicată, vibrații, fluctuații de temperatură și efectele corozive ale fluidelor de sondă. Tuburile capilare din oțel inoxidabil oferă performanțe stabile și protejează componentele sensibile de monitorizare pe durata serviciului-de lungă durată.
Sisteme de injecție chimică
Injecția chimică este esențială pentru controlul coroziunii, prevenirea formării calcarului și îmbunătățirea recuperării petrolului și gazelor.
În aceste sisteme, tuburile capilare furnizează doze precise de inhibitori de coroziune, demulgatori și alte substanțe chimice de tratare direct în zona de producție. Tubulatura trebuie să asigure un control precis al debitului, rezistând în același timp atacului chimic atât din partea fluidelor injectate, cât și a hidrocarburilor produse.
Linii de control hidraulic
Sistemele de control hidraulic sunt utilizate pe scară largă în echipamentele de producție submarine și offshore, inclusiv supape de siguranță și sisteme de completare inteligente.
Servind ca linii de transmisie hidraulice fiabile, tuburile capilare permit operatorilor să controleze de la distanță echipamentele critice de fund. Capacitatea de-presiune ridicată, precizia dimensională și stabilitatea mecanică-pe termen lung sunt cerințe cheie pentru aceste aplicații.
Sisteme ombilicale de petrol și gaze offshore
Platformele offshore și instalațiile de producție submarine se bazează pe sisteme ombilicale pentru a transmite energie hidraulică, semnale electrice și substanțe chimice între echipamentele de suprafață și componentele submarine.
Tuburi capilare de precizieeste integrat în aceste sisteme complexe datorită rezistenței sale superioare la coroziune, flexibilității designului compact și performanței fiabile în medii marine.
Cerințe cheie pentru aplicațiile de ulei și gaz pentru tuburi capilare
Rezistenta la coroziune
Coroziunea este una dintre cele mai mari provocări în mediile de petrol și gaze. Puțurile de petrol și gaze conțin în mod obișnuit agenți corozivi precum H₂S, CO₂, Cl⁻ și acizi organici, care necesită materiale pentru conducte pentru a prezenta o rezistență excelentă la coroziune.
Oțelul inoxidabil 316/316L este potrivit pentru aplicații generale de inginerie marină și industria chimică; oțelurile inoxidabile duplex (2205/2507) oferă o rezistență mai mare și rezistență la coroziune; și aliajele de nichel-cum ar fi 625, 825 și C276 - sunt concepute special pentru medii extrem de corozive.
Precizie ridicată și toleranță strânsă
Monitorizarea petrolului și gazelor, injecția chimică și sistemele de control hidraulic impun cerințe de precizie extrem de ridicate asupra diametrelor conductelor și grosimilor pereților; abaterile dimensionale excesive pot duce direct la inexactitatea datelor, dezechilibre ale debitului și putere hidraulică insuficientă.
Industria petrolului și gazelor necesită, în mod obișnuit, ca toleranțele de diametru exterior să fie controlate în ±0,01 mm, cu cerințe la fel de stricte pentru toleranțele diametrului interior, pentru a asigura consistența lotului și interschimbabilitatea.
Performanță de înaltă presiune
Sondele de petrol și gaze pot atinge adâncimi de câteva mii de metri cu presiuni de funcționare de până la 100 MPa; Conductele trebuie să reziste în mod continuu la supratensiuni extreme de presiune, iar rezistența insuficientă la presiune poate duce la pericole de siguranță, cum ar fi spargerea conductelor, deformarea și scurgerile.
Uleiul și gazul din tuburile capilare trebuie verificate prin teste hidrostatice, de etanșeitate la gaz-sau de spargere pentru a se asigura că nu prezintă scurgeri sau deformare permanentă la presiunea nominală și că au o marjă de siguranță adecvată.
Curățenia internă și calitatea suprafeței
Impuritățile reziduale, depunerile de oxid și bavurile de pe pereții interiori ai capilarelor pot duce la probleme precum blocarea fluidelor, contaminarea agenților chimici și defecțiunile senzorului, afectând direct stabilitatea operațională a echipamentelor de petrol și gaze.
Rugozitatea peretelui interior al capilarelor trebuie controlată la Ra Mai mică sau egală cu 0,8 μm (sau mai mică) și supusă tratamentelor de degresare, decapare sau pasivare pentru a preveni blocajele sau contaminarea cauzate de ulei, particule de metal și depuneri de oxid.
Materiale pentru tuburi capilare de petrol și gaze
Nivelurile de coroziune și parametrii de temperatură{0}}presiunii variază semnificativ în funcție de condițiile de operare a petrolului și gazelor; prin urmare, tuburile capilare din materiale adecvate trebuie selectate pentru a asigura compatibilitatea și stabilitatea. Următorul tabel compară materialele principale pentru tuburi capilare utilizate în industria petrolului și gazelor, împreună cu aplicațiile lor adecvate și parametrii de performanță:
| Grad material | Principalele caracteristici ale aliajului | Condiții de service adecvate | Aplicații tipice |
|---|---|---|---|
| 316L | Oțel inoxidabil austenitic cu conținut scăzut de-molibden-carbon, cu rezistență bună la coroziunea generală a clorurii | Medii corozive moderate și condiții generale de foraj | Linii de control hidraulic, linii de monitorizare |
| 904L | Oțel inoxidabil austenitic cu conținut ridicat de-nichel și{1}}molibden, cu rezistență excelentă la acizii reducători | Medii foarte acide și cu conținut ridicat de-clorură | Tuburi de instrumentare pentru platforme offshore |
| 2205 | Oțel inoxidabil duplex cu rezistență ridicată și rezistență excelentă la fisurarea coroziunii prin stres prin clorură | Condiții ale puțurilor care conțin-clorură și CO₂- | Linii de comandă hidraulice de fund |
| Inconel 625 | Aliaj pe bază de nichel-cu rezistență excelentă la temperaturi ridicate și la coroziune severă | Puțuri de gaz acru extrem de dure și puțuri de-temperatură înaltă-presiune (HTHP) | Sisteme de monitorizare de fund, tuburi de injecție chimică |
| Incoloy 825 | Aliaj de nichel-fier-crom cu rezistență excelentă la acid sulfuric, acid fosforic și fisurare prin coroziune sub tensiune | Medii cu conținut ridicat de-sulf și{1}}CO₂ gazos | Sisteme de control hidraulic, instrumente de fond de gaură |
De ce să alegeți TORICH pentru soluții de petrol și gaze pentru tuburi capilare?
TORICH este specializată în fabricarea de tuburi de oțel de precizie, având capacități complete care acoperă întregul proces-de la inspecția materiilor prime, trefilarea la rece și tratamentul termic până la testarea produsului final.
Pentru tuburile capilare de precizie utilizate în industria petrolului și gazelor, TORICH oferă specificații personalizate cu privire ladiametrul exterior, grosimea peretelui, lungime, șimaterialcompoziţie. De asemenea, oferim certificate de materiale, rapoarte dimensionale, rapoarte de testare hidrostatică și date privind curățenia suprafețelor în conformitate cu cerințele proiectului.
Fabrica și echipamentul nostru
Echipament de tragere la rece
Noastre

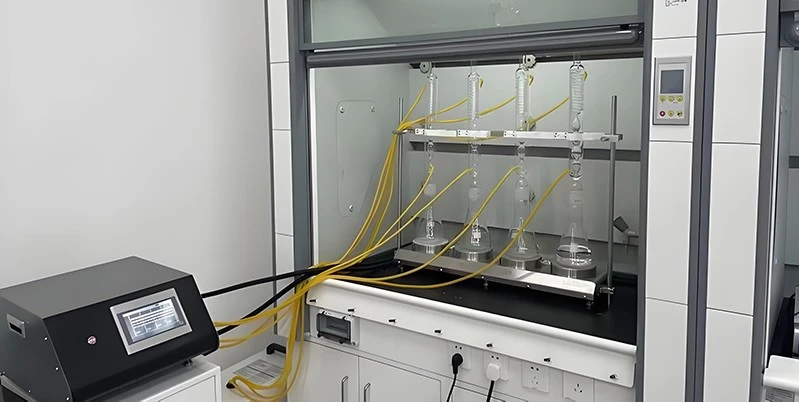

Echipamente de testare
Detector de curenți turbionari
Tuburi capilare ulei și gazservește ca componente critice în monitorizarea în fund, injecția chimică, controlul hidraulic și sistemele ombilicale în industria petrolului și gazelor; fiabilitatea lor este direct legată de siguranța și eficiența operațională a zăcămintelor de petrol și gaze.
Combinând selecția optimă a materialelor, controlul dimensional riguros, procesele de fabricație fiabile și curățenia superioară a suprafeței,TORIHeste dedicată oferirii clienților globali de petrol și gaze cu soluții capilare de precizie din oțel inoxidabil concepute pentru medii solicitante.
