Tuburile cu aripioare joacă un rol crucial în schimbătoarele de căldură din industrii precum petrochimie, HVAC, producere de energie, refrigerare și energie. Prin creșterea suprafeței tuburilor, tuburile cu aripioare îmbunătățesc semnificativ eficiența transferului de căldură, permițând sistemelor să atingă performanțe mai bune, reducând în același timp consumul de energie. Mai jos sunt câteva dintre cele mai utilizate tipuri de tuburi cu aripioare la nivel global.
Tipuri de tuburi cu aripioare

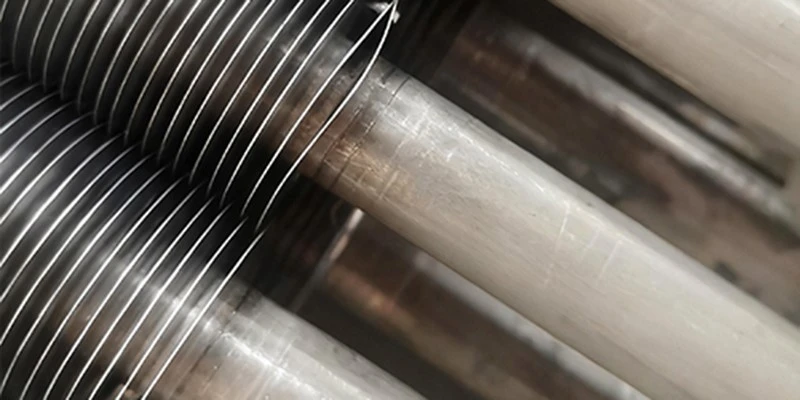

Caracteristica principală de design aTub cu aripioare de tip Geste inserarea și sudarea aripioarelor în canelurile spiralate din tubul tăiat{0}}. G-ariotoarele pot fi folosite la temperaturi ridicate și sunt foarte durabile. Principala limitare a acestui tip de radiator este cerința unei grosimi minime a peretelui de 1,65 mm pentru a găzdui canelurile. Cu toate acestea, aripioarele G- pot rezista la temperaturi de până la 400 de grade și pot fi combinate cu aripioare din oțel carbon pentru o conductivitate mai bună.
Materiale: Tuburile de bază sunt de obicei fabricate din oțel carbon, oțel inoxidabil, cupru etc., în timp ce aripioarele sunt de obicei fabricate din aluminiu, cupru sau aliaje de cupru.
Aplicații: uzine petrochimice, preîncălzitoare de aer-înalte, echipamente pentru cazane.

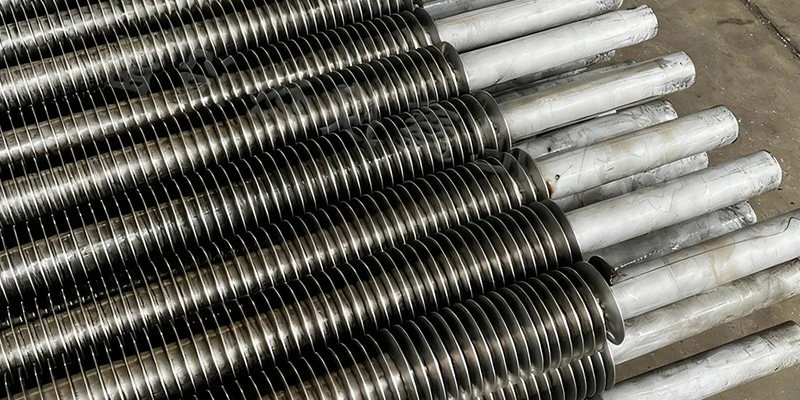

Tuburi cu aripioare sudate de înaltă{0}frecvențăsunt sudate spiralat pe țevi de oțel utilizând sudarea cu rezistență de înaltă{0}frecvență. Aceste tuburi cu aripioare au un coeficient de transfer termic ridicat, aripioare mai groase și sunt mai robuste decât alte tuburi cu aripioare. Aripioarele sunt mai puțin predispuse la deteriorare, rezultând o durată de viață mai lungă și o durabilitate excelentă și rezistență la presiune.
Material: Oțel inoxidabil, oțel carbon.
Aplicații: Centrale electrice, schimbatoare de caldura, economizoare, cazane industriale

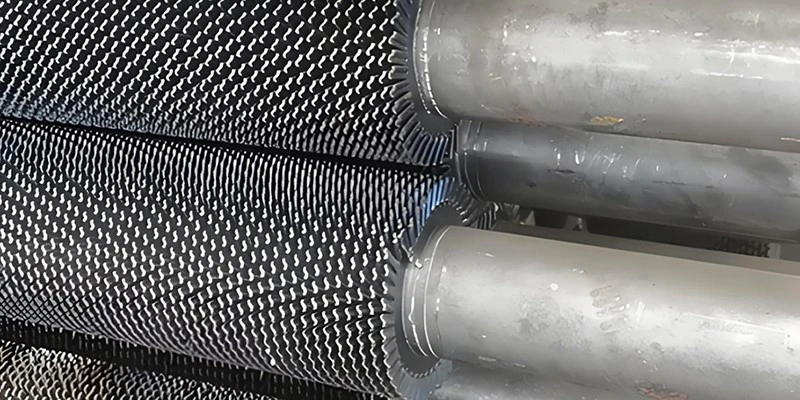

Sudate de înaltă{0}frecvențătuburi cu aripioare zimtatesunt produse prin sudarea mai întâi a unei benzi de metal pe un tub de bază utilizând curent de-frecvență înaltă pentru a forma aripioare continue, apoi tăind și întinzând simultan și ulterior partea superioară a aripioarelor pentru a crea aripioare zimțate care combină robustețea cu transferul de căldură-înaltă eficiență. Acest tip de aripioare crește turbulența fluxului de aer și îmbunătățește eficiența transferului de căldură.
Material: Oțel carbon, oțel inoxidabil
Aplicații: Schimbătoare de căldură industriale de înaltă{0}eficiență

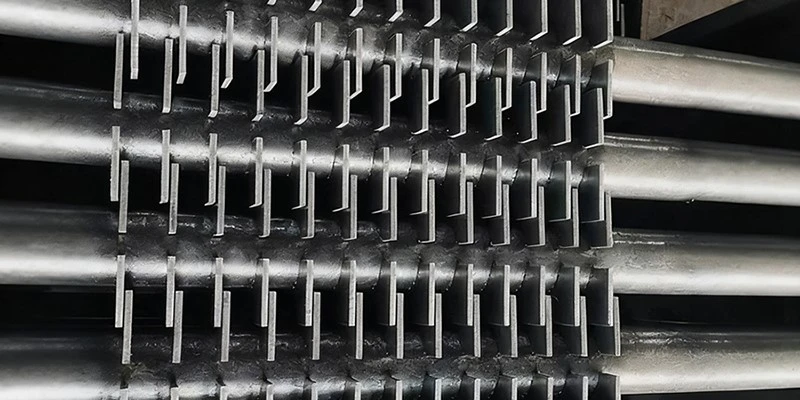

Tub cu aripioare de tip H, care seamănă cu litera „H” în formă, sunt asamblate prin sudură (de obicei sudare de înaltă-frecvență sau sudare cu laser) a două tuburi de bază simetrice și o aripioară dreptunghiulară. Aripioare dreptunghiulară este tăiată în mijloc pentru a permite celor două tuburi de bază să treacă și să fie sudate împreună, formând două canale de curgere independente. Canelurile aripioarelor reduc acumularea de praf, îmbunătățesc coeficientul mediu de transfer de căldură și împiedică arderea aripioarelor elicoidale.
Materiale: oțel carbon, oțel ND, oțel inoxidabil
Aplicații: Cazane pentru centrale electrice, medii cu gaze arse cu mult-praf.

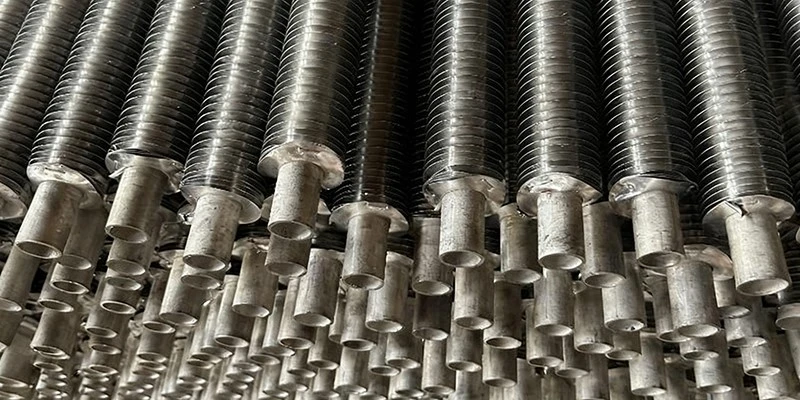

Tubul cu aripioare L-Foot Finned Tube sunt realizate prin rularea benzilor metalice în manșele în formă de L-, apoi înfășurându-le spiralat pe un tub de bază și, în final, folosind expansiune hidraulică pentru a asigura o potrivire strânsă între virolă și tubul de bază. Acest tip de conexiune maximizează capacitatea de transfer de căldură și sporește rezistența la coroziune a tubului. Aripioarele în formă de L pot rezista la temperaturi de la 150 la 170 de grade .
Materiale: Tubul de bază poate fi din oțel carbon sau aliaj de cupru; aripioarele sunt din aluminiu sau cupru.
Aplicații: HVAC, răcitoare de aer, sisteme de recuperare a căldurii.

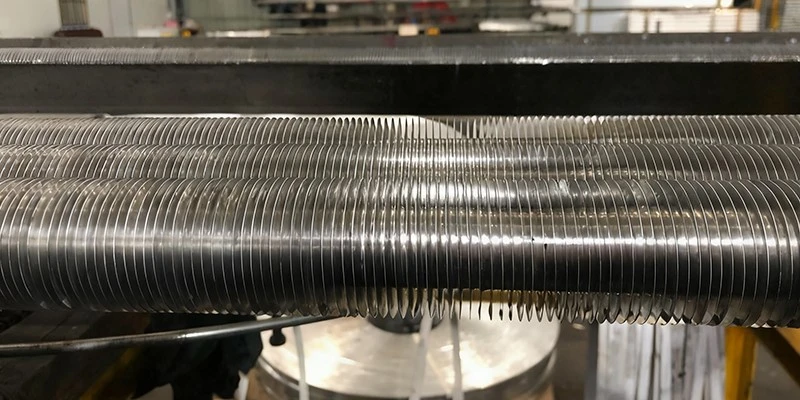

Similar cu metoda de fabricație a tuburilor cu aripioare în formă de „L”-, aripioarele în formă de „LL”-au o bază eliptică care înconjoară complet tubul de bază, rezultând o rezistență excelentă la coroziune. Temperatura maximă de funcționare este aproximativ aceeași cu cea a radiatoarelor în formă de „L”-. Designul radiatorului suprapus în formă de „L”- prezintă aripioare interconectate care sunt înfășurate împreună pentru a preveni mișcarea și separarea.
Materiale: Tuburile de bază sunt de obicei fabricate din oțel sau oțel inoxidabil; aripioarele sunt realizate din aluminiu.
Aplicații: Medii corozive, încălzitoare de aer, răcitoare industriale.

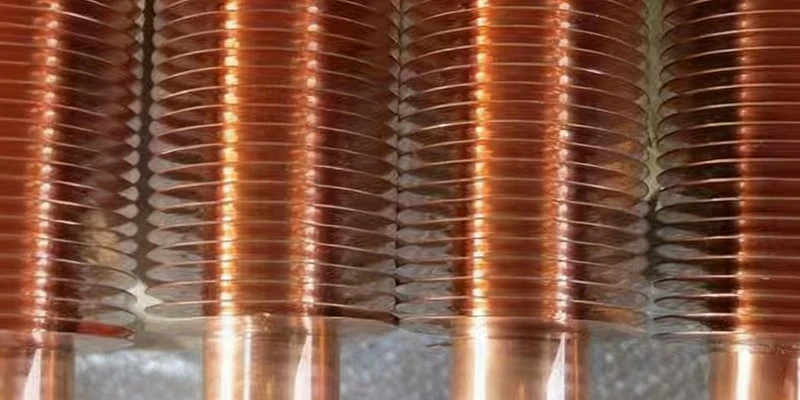

Tuburi extrudate cu aripioare, cunoscute și ca tuburi cu aripioare laminate sau tuburi cu aripioare integrale, sunt caracterizate prin „formare integrală”. Un dorn solid (sau matriță) este introdus într-un tub de bază, în timp ce rolele de pe peretele exterior aplică presiune și se rotesc. Sub o presiune imensă, metalul tubului de bază este forțat în caneluri pe role, formând aripioare din același material și conectate integral la tubul de bază. Aceste tuburi cu aripioare oferă avantaje precum o suprafață netedă, rezistență scăzută la curgere, protecție excelentă la coroziune și conductivitate termică ridicată.
Material: Cupru, aluminiu și aliaje de aluminiu
Aplicații: platforme offshore, fabrici chimice, schimbătoare de căldură-răcite cu aer
Tuburile cu aripioare compozite bimetalice sunt realizate prin introducerea unui tub de aluminiu în interiorul unui tub de bază din oțel sau oțel inoxidabil. La o laminor specializată, rolele de-înaltă presiune extrud aluminiul spre exterior pentru a forma aripioare, în timp ce atât aluminiul, cât și oțelul suferă deformare plastică. Acest lucru creează o legătură metalurgică strânsă, fără sudură, între cele două materiale. Rezultatul este un tub cu aripioare durabil,-de înaltă eficiență, care combină rezistența puternică la presiune cu performanța excelentă de transfer de căldură, potrivit pentru temperaturi de până la 280 de grade .
Materiale: Tubul de bază este de obicei realizat din oțel carbon sau oțel inoxidabil; aripioarele sunt din aluminiu sau cupru.
Aplicații: Răcitoare de aer, răcire turbină a centralei electrice.
Alegerea tubului cu aripioare potrivite
Alegerea designului corect al tubului cu aripioare necesită luarea în considerare a:
- Temperatura și presiunea de funcționare
- Tip de fluid (aer, gaz, ulei, abur, agent frigorific)
- Nivelurile de coroziune a mediului
- Eficiența dorită a transferului de căldură
- Nevoi de buget, întreținere și durată de viață
Inginerii efectuează adesea analize termice pentru a determina dacă un tip de aripioare sudate, încorporate sau lipite mecanic se potrivește cel mai bine cu cerințele-pe termen lung ale sistemului.
TORICH oferă o gamă de soluții avansate de tuburi cu aripioare concepute pentru a satisface nevoile industriei moderne. Principalele noastre produse cu tuburi cu aripioare includ: tuburi cu aripioare încorporate, tuburi cu aripioare de tip H-, tuburi cu aripioare sudate de înaltă-frecvență, tuburi cu aripioare extrudate etc.
Fiecare dintre aceste produse este fabricat sub control strict al calității și vine cu rapoarte de testare cuprinzătoare, asigurând fiabilitatea, performanța și durata de viață lungă.
